ТРУБЫ
| Фото | Наименование | Узел | Тип оборудования |
|---|---|---|---|
|

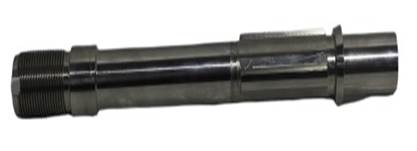

ОСЦП-1 04.001 Труба центральная | ПВУ | ОСЦП-1 |
|

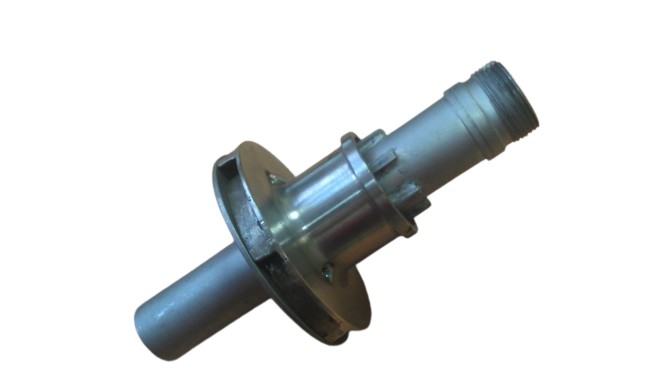

Труба приемная с напорным диском ОЦМ-5 | ПВУ | А1-ОЦМ-5 А1-ОЦМ-10 |
|
ОСН-С 01.080 Трубка подпитывающая | Гидросистема (длина 375мм) | ВВЦГ-5,10 ОСЦП-10М ОС2-НС ОМ2-Е-С ОМЕ-С ОМЕ-С |
|
ОСН-С 03.010 Труба питающая | ПВУ (длина 455мм) | ВВЦГ-5,10 ОСЦП-10М ОС2-НС ОСН-С |
|
Ж5-ОСТ-3 03.065Э Трубка | Приемно-отводящее устройство (длина 137мм) | ВВЦГ-5,10 ОСЦП-10М Г9-ОСП-5 ОСН-С ОС2-Т-3 |
|
Ж5-ОМБ-4С 03.030 Труба питающая | Приемно-отводящее устройство (длина 295мм) | ОС2-Д-500 ОМБ-4С |
|
Ж5-ОС2Т-3 03.040 Труба питающая | Приемно-отводящее устройство (длина 320мм) \ | Г9-ОСП-5 ОС2-Т-3 |
|
Ж5-ОСЦП-1 03.023А Труба питающая | Приемно-отводящее устройство (длина 225мм) | Ж5-ОСЦП-1 |
|

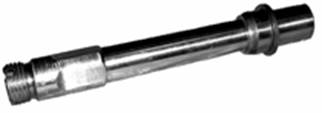

Г9-ОСП 13.050 Труба питающая | Приемно-отводящее устройство (длина-248) | Г9-ОСП |
|
Г9-ОСП 13.052 Труба питающая | Приемно-отводящее устройство | Г9-ОСП |
|
Г9-ОМА Труба питающая с диском напорным | Приемно-отводящее устройство (длина 170) | Г9-ОМА |
|
Г9-ОМА 23.008 Труба центральная | Приемно-отводящее устройство (длина 170) | Г9-ОМА |
|
ОМА-3М 24-02-15/1 Труба центральная | Приемно-отводящее устройство | Г9-ОМА |
|
Г9-ОЦМ-5 04.020 Труба питающая с диском | Приемно-выводное устройство (длина-195) | А1-ОЦМ-5 А1-ОЦМ-10 |
|

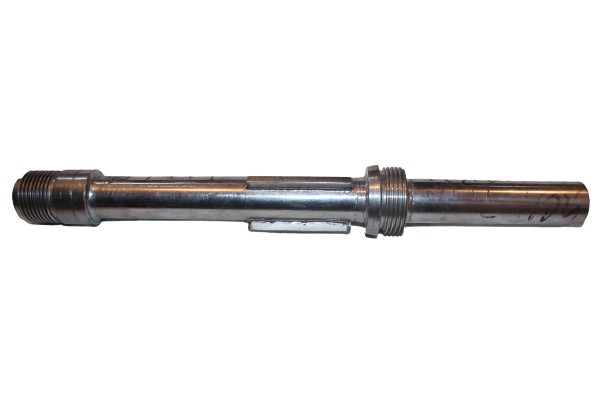

ОСЦП-10М ОСН-С 04.020 Труба центральная | Приемно-выводное устройство | ОСЦП-10М ОСН-С ВВЦГ-5,10 |
|

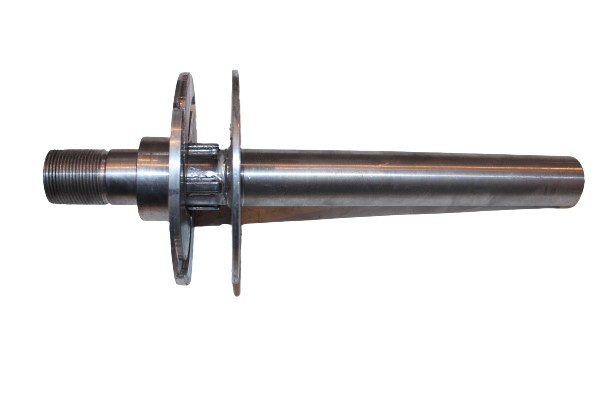

ОСК 04.030 Труба центральная | Приемно-выводное устройство | ОСК ОС2К |
