КОЛЕСА
| Фото | Наименование | Узел | Тип оборудования |
|---|---|---|---|
|
Г9-РТ-ОМ-4,6М 01-01-2 Колесо зубчатое | Горизонтальный вал | Г9-РТ-ОМ-4,6М |
|
Г9-ОСП 01.093 Колесо зубчатое | Тахометр (наружный диаметр 26мм, Z=24) | А1-ОЦМ-5 А1-ОЦМ-10 Г9-ОЦМ-15 |
|
Г9-ОСП 01.030 Колесо зубчатое | Горизонтальный вал (наружный диаметр 185мм, Z=59) | А1-ОЦМ-5 А1-ОЦМ-10 Г9-ОСП Г9-ОЦМ-15 Г9-ОМА |
|
ОСРП-1,5 01.030 Колесо зубчатое | Горизонтальный вал | САМУР-600М |
|

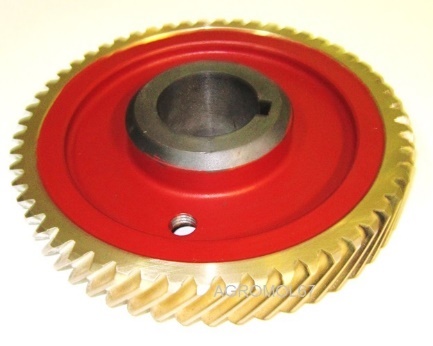

А1-ПСУ-2 00.080-2 Колесо зубчатое | Горизонтальный вал (наружный диаметр 260мм, Z=65) | Г9-ОС2К |
|
|
Г9-ОМЕ 01.038 Колесо зубчатое | Горизонтальный вал (наружный диаметр 260мм, Z=65) | Г9-ОСК |
|
|
ОС2-НС 01.080-03 Колесо зубчатое | Горизонтальный вал (посадка-цилиндр; н.д=250мм, Z=61) | ВВЦГ-5,10 ОСЦП-10М ОМЕ-С |
|
|
ОС2-НС 01.080-02 Колесо зубчатое | Горизонтальный вал (посадка-конус; н.д=250мм, Z=61) | ВВЦГ-5,10 ОСЦП-10М ОМ2-Е-С |
|
|
ОС2- НС 01.080 Колесо зубчатое | Горизонтальный вал (посадка-конус; н.д=250мм, Z=55) | ВВЦГ-5,10 ОСЦП-10М ОС2-НС |
|
|
МУ-2 ОСН-С 01.080-04 Колесо зубчатое | Горизонтальный вал (посадка-цилиндр; н.д=250мм, Z=55) | ВВЦГ-5,10 ОСЦП-10М ОСН-С ОМЕ-С |
|
|
А1-ОХО 01.036 Колесо зубчатое | Горизонтальный вал | А1-ОЦР А1-ОХО |
|
Г9-КОВ 01.045 Колесо зубчатое | Горизонтальный вал | Г9-КОВ |
